odpovídal rozlišovací schopnosti detektoru. f' je ohnisková dálka kamery. beta. Úhly se měří od normály mřížky. je tomu na obrázku, mají stejné znaménko. do různých směrů a platí tedy . kameru o ohniskové dálce f'=700 mm. mřížku úhel 28o. kamery a normálou mřížky bude 2.6o. 26mikrometrů. se směrem dopadajících paprsků úhel 48o. Nastaví-li se mřížka tak, aby byla souosá s kamerou, bude . 21mikrometrů. atmosférickým neklidem. tedy příliš snížily účinnost spektrografu. nebo prodloužit ohniskovou dálku kolimátoru. do roviny. ohniskovou dálku kolimátoru. tj. vycházel rovnoběžný svazek. i rozměr mřížky a zrcadla kamery. samozřejmě roste s velikostí. z kolimátoru šířku 144 mm. 15 x 21 cm, výrobek firmy Bausch & Lomb. jako CD, když na ně necháme dopadat sluneční paprsky. Používá se v prvním nebo druhém řádu. Tab 1. konstrukcí spektrografu. Ešelet pracuje z principu jinak. zachycuje trochu jiné vlnové délky. rozlišení. vlnové délky částečně překrývají. spektrální řád začne dřív, než druhý skončí". ešeletu se řády překrývají v modré oblasti. od modré do červené oblasti. 131 angstromů (7838-7969A). blaze. délek v jednom řádu. směrem ke krajům intenzita signálu klesá. spektrografu. očíslovány podle relativního čísla řádu. počítáno od krátkovlnné oblasti - je zobrazen. Není to absolutní číslo řádu. dva disperzní prvky. jednořádovému spektrografu. desku nebo CCD čip. zobrazí výše zmíněné velké množství řádů. jeden přes druhý. nad druhým. spektrograf mívá složitou prostorovou konstrukci. disperzní element budou pracovat kolmo na sebe. i mřížky, v poslední době též grizmy (viz. kapitoly). řády přímé. Heidelbergu. Ten měl dvě mřížky. Hlavní omezení vyplývá z krátkých spektrálních řádů. Typickým příkladem jsou vodíkové čáry horkých hvězd. jako samotný spektrální řád, ne-li širší. patrné. od kontinua. spektrální řády. (viz. obrázek výše). blaze funkcemi. které nejsou deformovány širokými čárami. deformovaný širokou spektrální čárou. řádů spolehnout, svědčí následující srovnání. délek na jednom spektru. začínají a kde končí křídla čáry. na ešeletovém spektru. spektru, kde začíná a kde končí čára, tj. rozsah, je při zobrazení jednoho řádu nemožné. zcela špatně. to, co je ve skutečnosti jen její jádro. i chyba v určení ekvivalentní šířky čáry. dobře vědom všech omezení. profilů úzkých spektrálních čar. hvězd (ty mají úzké čáry). čar vyšších atomových čísel (tzv. nikoliv čar vodíku a hélia, které jsou široké. tzv. druhé jsou vrypy vytvářející mřížku. rozbíhavé svazky. obraz spektra na záznamovém médiu je přesnější. spektrograf observatoře v Tautenburgu. druhý disperzní element. ve třech. spektrálními řády. dohledat a fitovat tzv. vždy přítomno. spektrálních čar. řádů - a odtud ta konstrukce se třemi grizmy. Slovník spektrometru - Hluboké technické definice pro fotometrii a spektroskopiiSpektrometr je precizní analytický přístroj, který rozděluje elektromagnetické záření, typicky světlo, na jeho složkové vlnové délky a kvantitativně měří intenzitu na každé z nich. Na základě principů optické disperze, ob usually pomocí difrakčních mřížek nebo hranolů, poskytují spektrometry detailní spektrální informace nezbytné pro vědecké, průmyslové a normativní aplikace.
Jsou klíčové v oblastech jako fotometrie, spektroskopie, věda o barvách, monitorování životního prostředí, analýza materiálů a shoda leteckého osvětlení. Vytvořením spektra, grafu intenzity vůči vlnové délce, umožňuje spektrometr uživatelům identifikovat látky, analyzovat vlastnosti materiálů, měřit barvu a kvantifikovat koncentrace chemikálií s vysokou přesností.
Disperzní prvky a jejich role
Spektrometr obsahuje několik klíčových disperzních prvků, které určují kvalitu a rozsah měření.
Difrakční mřížkaDifrakční mřížka je klíčový disperzní prvek většiny moderních spektrometrů, rozdělující polychromatické světlo na jeho spektrální složky. Skládá se z povrchu opatřeného tisíci rovnoběžných rýh na milimetr. Když na mřížku dopadá kolimované světlo, různé vlnové délky jsou difraktovány pod různými úhly podle mřížkové rovnice:d(sin θi + sin θm) = mλ kde d je rozteč rýh, θi je úhel dopadu, θm je difrakční úhel pro řád m a λ je vlnová délka. Úhel blaze a hustota rýh jsou přizpůsobeny různým spektrálním oblastem (UV, VIS, IR) pro maximální efektivitu v konkrétních aplikacích. Holografické a echelle mřížky nabízejí snížené parazitní světlo a vyšší spektrální čistotu pro náročné analytické úkoly. Výkon mřížky přímo ovlivňuje spektrální rozlišení, potlačení parazitního světla a propustnost, což je klíčové pro přesné měření spektrálního rozložení výkonu (SPD) v osvětlovací technice, vědě o barvách a letectví.

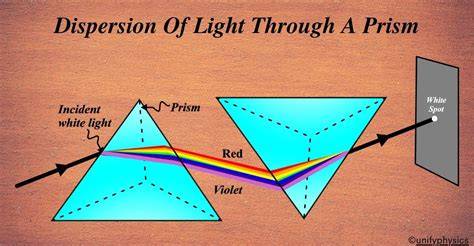

HranolHranol je průhledný optický prvek s rovným, vyleštěným povrchem, který láme a disperguje světlo podle vlnové délky. Hranoly se používají jako disperzní prvky v některých spektrometrech a využívají vlnově závislý index lomu (disperzi) materiálu hranolu. Každá vlnová délka se láme odlišně, což vede k prostorovému rozdělení. Hranoly poskytují spojité, nepřekrývající se spektrum a jsou preferovány v aplikacích vyžadujících minimální parazitní světlo nebo vysoký optický výkon. Jsou vyráběny z materiálů jako je tavený křemen, korunové nebo olovnaté sklo, optimalizované pro UV, viditelnou nebo vysokodisperzní oblast.
Vstupní štěrbina a kolimační optika
Vstupní štěrbinaVstupní štěrbina je úzký otvor na vstupu spektrometru, který definuje prostorový profil a spektrální rozlišení. Její šířka určuje kompromis mezi propustností světla a rozlišením: užší štěrbina zvyšuje rozlišení, ale snižuje intenzitu signálu. Výška štěrbiny odpovídá aktivní oblasti detektoru pro maximální efektivitu. Nastavitelné nebo automatizované štěrbiny jsou běžné v moderních přístrojích, umožňující dynamickou optimalizaci pro různá měření. Přesné ovládání štěrbiny je zásadní pro přesnou fotometrickou a kolorimetrickou analýzu v leteckém osvětlení, testování displejů a chemické analýze.
Kolimační optikaKolimační optika převádí rozbíhavé světlo ze vstupní štěrbiny na rovnoběžný svazek, což je nezbytné pro optimální disperzi na mřížce nebo hranolu. Kolimátory mohou být čočky nebo zrcadla, parabolická, sférická nebo achromatická, vybírané podle spektrální oblasti a požadavků na rozlišení. Optický návrh ovlivňuje aberace, parazitní světlo a celkovou spektrální věrnost. Reflexní kolimátory se používají pro široké spektrální pokrytí, zejména v UV a IR oblasti. Kvalitní povlaky a přesné seřízení dále zvyšují výkon a zajišťují přesná měření v různých aplikacích.
Detektor a spektrální rozlišení
DetektorDetektor převádí dopadající fotony na elektrické signály a zachycuje intenzitu v každé vlnové délce. Mezi detekční technologie patří: Pole fotodiod (PDA): Rychlé, paralelní čtení pro VIS/NIR. CCD: Vysoké rozlišení, nízký šum, UV-NIR. CMOS senzory: Rychlé, nízká spotřeba, flexibilní integrace. Fotonásobiče (PMT): Extrémně citlivé, UV-VIS. InGaAs pole: Rozšíření měření do NIR (až 1700 nm). Klíčové parametry výkonu jsou kvantová účinnost, temný proud, šum, linearita a dynamický rozsah. Kalibrační postupy jako odečítání temného proudu a korekce plochého pole zajišťují kvantitativní přesnost. Pro normativní aplikace musí detektory vykazovat sledovatelnost a stabilitu.
Spektrální rozlišeníSpektrální rozlišení kvantifikuje schopnost spektrometru rozlišit mezi těsně sousedícími vlnovými délkami, vyjadřuje se jako minimální rozlišitelný rozdíl vlnové délky (Δλ) nebo rozlišovací schopnost (R = λ/Δλ). Rozlišení závisí na šířce štěrbiny, disperzním prvku a parametrech detektoru. Vyšší rozlišení umožňuje detailní analýzu spektrálních rysů, ale může snížit citlivost. Normy ICAO a CIE stanovují minimální rozlišení pro bezpečnostně kritická osvětlovací a kolorimetrická měření. Pokročilé spektrometry umožňují variabilní rozlišení pro vyvážení rychlosti, citlivosti a analytických potřeb.
Kalibrace vlnové délky a intenzity
Kalibrace vlnové délkyKalibrace vlnové délky přiřazuje detekční pixely spektrometru ke známým fyzikálním vlnovým délkám, což zajišťuje přesnost a srovnatelnost měření. Kalibrace využívá emisní zdroje (např. rtuťové nebo neonové lampy) s dobře známými spektrálními liniemi. Automatizované nebo manuální postupy přiřazují polohy pixelů referenčním vlnovým délkám a korigují optické posuny nebo změny v čase. Kalibrace je nezbytná pro splnění předpisů, vědecký výzkum i kontrolu kvality, frekvence závisí na používání přístroje a podmínkách prostředí.
Kalibrace intenzityKalibrace intenzity převádí výstup spektrometru z libovolných jednotek na absolutní radiometrické (W/nm) nebo fotometrické (lumeny, kandely) hodnoty. Vyžaduje referenční světelné zdroje se sledovatelným spektrálním výkonem (např. NIST-kalibrované wolfram-halogenové lampy). Odezva přístroje je určena a použita na všechna následující měření. Je třeba zohlednit faktory jako nelinearita detektoru, parazitní světlo a teplota. Pravidelná rekalibrace zajišťuje trvalou přesnost a sledovatelnost.
Beery-Lambertův zákon a spektrální měření
Beer-Lambertův zákonBeer-Lambertův zákon vyjadřuje lineární vztah mezi absorbancí (A), koncentrací (c), délkou dráhy (l) a molární absorptivitou (ε):A = log₁₀(I₀/I) = εcl. I je dopadající a I je procházející intenzita. Tento zákon je základem kvantitativní spektrofotometrie a umožňuje určování koncentrace z absorbance při konkrétních vlnových délkách. Odchylky nastávají při vysokých koncentracích, parazitním světle nebo neideálních podmínkách přístroje/vzorku.
SpektrofotometrSpektrofotometr je spektrometr optimalizovaný pro kvantitativní měření absorbance, transmitance nebo reflektance. Obsahuje širokopásmový zdroj, monochromátor nebo filtr, držák vzorků a kalibrovaný detektor. Spektrofotmetry se používají pro kvantifikaci DNA/proteinů, kolorimetrii a analýzu léčiv. Konfigurace zahrnují jedno- a dvoupaprskové provedení pro lepší stabilitu základní linie. Pro normativní a kontrolní aplikace je nutná sledovatelná kalibrace a ověřený výkon.
FotometrFotometr měří intenzitu světla v definovaném spektrálním pásmu nebo při pevné vlnové délce. Pomocí optických filtrů nebo monochromátorů fotometry poskytují rychlá, rutinní měření jako osvětlenost, jas nebo teplotu chromatičnosti. Přestože neposkytují detailní spektrální informace, jejich jednoduchost a rychlost je činí ideálními pro terénní měření a kontrolu shody v letectví, osvětlení a procesní kontrole.
Další pojmy a aplikace
Spektro rádiometrSpektro rádiometr je spektrometr kalibrovaný pro absolutní spektrální radianci či ozáření (W/m²/nm nebo W/sr/m²/nm). Je nezbytný pro přesná, sledovatelná fotometrická a kolorimetrická měření v osvětlovací technice, monitorování životního prostředí a slunečních studiích. Mezi vlastnosti patří nízké parazitní světlo, široké spektrální pokrytí, vysoký dynamický rozsah a robustní kalibrace. Spektroradiometry jsou vyžadovány pro certifikaci osvětlení v letectví, automobilovém a architektonickém průmyslu.
SPD a chromatikaSpektrální rozložení výkonu (SPD) popisuje, jak světelný zdroj vyzařuje výkon v závislosti na vlnové délce, obvykle znázorněné jako W/nm vůči nm. SPD odhaluje barevné vlastnosti, teplotu chromatičnosti a podání barev, což je základem pro výpočet fotometrických a kolorimetrických veličin (CCT, CRI, chromatickost). Chromaticita definuje kvalitu barvy bez ohledu na jas, obvykle pomocí CIE 1931 (x, y) souřadnic. Letecké předpisy stanovují přísné požadavky na chromaticalitu pro zajištění jednotné signalizace. Přesné měření chromatickosti závisí na dobře kalibrovaných, vysoce rozlišujících spektrometrech.
Řešení optických štěrbin a mikroobráběníProfilování a výroba štěrbin je kritická pro kvalitu signálu. Extrémní mikroobrábění umožňuje vytvářet ultra úzké štěrbiny s přesností až ±1 μm. Laserové technologie zajišťují ostré okraje bez otřepů a minimalizaci tepelných zkreslení. Zvládnutí žáruvzdorných kovů a materiálů pomocí femtosekundových laserů rozšiřuje možnosti litografie a mikrofabrikačních procesů. MONO nabízí flexibilní výrobu bez masky pro standardní i speciální štěrbiny, včetně mikroštěrbin, Apertury a clony pro mikroskopické a polovodičové aplikace.
Spektroskopie, vysvětlení
