V souvislosti s nárůstem cen energií a zpřísňováním normových požadavků na zabudované otvorové výplně se zvyšují i požadavky na kvalitu provedení montážních prací. Popsáno a graficky zpracováno bylo již mnoho doporučených řešení. Jaká je realita, se obvykle nedokumentuje.
Podle normy TNI 74 6077: 2011 Okna a vnější dveře, požadavky na zabudování jsou výrobci povinni deklarovat součinitel prostupu tepla jako celku Uw) tzn. celé otvorové výplně včetně rámů a přípojných spár. Zabudované otvorové výplně se stávají součástí stavby, znamená to, že do jeho zabudované příslušnosti patří i připojovací spára. Výrobci vyrobí a na stavbu dodají výrobek. Následně nasmlouvanými firmami (pod hlavičkou výrobce okna) zajišťují montáž. Namontování okna pro ně znamená osazení vodorovně a svisle do stavebního otvoru, přikotvení pomocí tzv. pacek nebo turbo šroubů přes okenní rám, podložení rámu dřevěnými (plastovými) klíny, které vynášejí váhu okna a vypěnění montážní pěnou.
Takto postupuje většina montážních firem. Znalosti o provedení přípojné spáry jsou jim zcela cizí a zákazníkům často argumentují tím, že montážní pěna je vzducho- a vodotěsná, omítáním se spára uzavře a je umožněno dýchání atd. Není to z pohodlnosti, ale z neznalosti problematiky tepelné fyziky. Přípojná spára musí být vodotěsná a neprůvzdušná po celém obvodu okna a musí umožňovat dilataci. Vnitřní uzávěr je parotěsný, vnější paropropustný a vodotěsný, mrazuvzdorný a s životností odpovídající rámu otvorové výplně.
Venkovní i vnitřní kotvení je proto klíčové, zejména u balkónových a vstupních dveří, které bývají těžké a osazují se do terénu nebo nad nevytápěný prostor. Proto vysoké nároky na tepelnou izolaci pod rámem, obvykle kolem 60-120 mm tepelné izolace, a současně na správné těsnění a ochranu před vodou a vlhkostí. Následuje detailní popis problémů a doporučené cesty řešení.
Přípojná spára musí být vodotěsná a neprůvzdušná; to zahrnuje i dilataci a parotěsnost. Vnitřní uzávěr bývá parotěsný, vnější paropropustný a vodotěsný. Dále je nutné řešit mrazuvzdornost a životnost rámu a ostění. Balkónové a vstupní dveře či prosklené stěny vyžadují osazení na tepelně izolační podkladní nosnou konstrukci, která je stabilní a přenáší zatížení otvorové výplně, umožňuje bezpečné přilepení vodotěsné hydroizolace a má vhodnou životnost.
Jako řešení se uvádějí udělat podkladní tepelně izolační konstrukční prvky, například Purenit sendvič nebo Compacfoam - polystyren s profilací osazovacího rámu. Výška izolačních podkladních profilů se provádí na požadovanou výšku u výrobce a upravuje se na stavbě přiřezáním běžnou pilkou; stabilita se zajistí kotevním úhelníkem. Natavování hydroizolace je možné na Purenit sendvič. Doporučená ochrana spár je popsána v detailnějším návodech a doporučeních výrobců systémů.
Se specifickými postupy a kontrolami v ČSN 74 6077 a ČSN 01 3420 souvisí i zakreslení otvorových výplní ve výkresech. Správné zakreslení, koordinační a jmenovité rozměry, zvláště u obložkových zárubní a u bezfalcových provedení, je klíčové pro správnou montáž a vzájemné souhry mezi rámem, ostěním a perpianím spárám. V textu jsou uvedeny hlavní rozdíly mezi ocelovými, rámovými a obložkovými zárubněmi, a to jak v interiéru, tak v exteriéru.
Jak postupovat při instalaci a zakreslení dveří v půdorysech
V půdorysu se obrys ostění dveřního otvoru zobrazuje v řezu a kreslí se velmi tlustou plnou čarou, výplň otvoru (dveře) a způsob otevírání dveří se kreslí tlustou plnou čarou. Pokud mají dveře práh a práh vystupuje nad úroveň podlahy, zobrazuje se práh v půdorysu jako viditelná hrana. Dveře jsou navíc označeny v ose položkou v kružnici s označením dveří a často také informací, zda se jedná o dveře levé nebo pravé u otočných dveří.

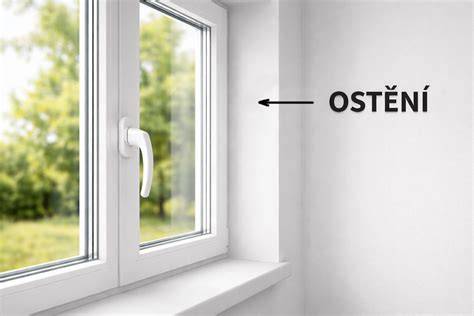

Obrys ostění se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Koordinační rozměry je nutné doplnit v případě, že se zárubně budou osazovat do předem připraveného otvoru nebo se osazují současně s jinými prvky. Rozměry dveřních otvorů v dokumentaci pro provádění stavby je nutné dostatečné specifikovat již při zpracování návrhu stavby a výkresové dokumentace.
Obložková zárubeň je osazena do předem připraveného otvoru a otvor je zajištěn nad/překladem. U nosné stěny bývá rozměrové řešení kombinováno s ocelovou zárubní a v některých případech s rámovou zárubní. Koordinační rozměry u různých typů zárubní musí být ověřeny s dodavatelem. Pro běžné obložkové zárubně se uvažuje rozšíření otvoru o 50 mm na každou stranu; u světlé šířky dveří 800 mm se volí otvor 900 mm, výška 2020 mm pro 1970 mm vysoké dveře.
Specifikace a zakreslení se týká i ocelových zárubní v nosné stěně, jejichž koordinační rozměr musí být větší min. o 100 mm na každou stranu a výška a šířka otvoru odpovídají křídlu. Před samotným osazením rámu se provádí vyrovnání ostění a zajištění stability konstrukce. Zárubeň se poté kotví a vyzdí, aby bylo dosaženo požadované polohy a pevnosti.
Jak zajistit tepelnou izolaci a těsnění kolem rámu
Seřízení a utěsnění přípojných spár je klíčové pro minimalizaci tepelného úniku a zamezení průvanu. Požadujte, aby montážní firma aplikovala kolem rámů a ostění z vnitřní strany samolepicí parozábranu a z vnější strany vzduchotěsně překryla PUR pěnu a uzavřela spáru (např. zateplením ostění EPS s dotmelením, samolepicí difuzní páskou, systémovým řešením).
Jako nosná podpora pro zabudování dveří se doporučují výstuhy a konstrukční prvky, které umožní bezpečné nalepení hydroizolace a zároveň zajistí životnost rámu. Z hlediska tepelné ochrany jsou minimální tloušťky izolace a pevnost instalace zásadní pro optimální přenos zatížení, zejména u vstupních a balkonových dveří.
Seřízení dveří zahrnuje kontrolu výšky, bočních pantů, těsnění a stěrky, aby dveře správně doléhaly a nevznikaly netěsnosti. Pro běžné typy dveří platí, že dveře by měly pevně doléhat, bez nadměrného tření a prohýbání. V případě problémů s těsněním je doporučeno vyměnit poškozená těsnění a důsledně zkontrolovat jejich připojení ke dveřím.
Seřízení dveří: praktické kroky a nářadí
Proces seřízení zahrnuje několik kroků - od vyrovnání výšky dveří, nastavení pantů až po kontrolu těsnění a stěrky. K provedení budete potřebovat zejména imbusový klíč, vodováhu a případně podložky pro výškové seřízení. Důležité je provádět úpravy postupně a ověřovat funkčnost po každé změně.
Pro starší dveře se mohou panty zadlabávat; v takovém případě je možné použít triky s podložkami a promazáním. Při seřízení zohledněte rovněž typ dveří a materiál křídla (dřevo, laminát, plast apod.).
Montáž a seřízení pantů JOCKER pro plastové vchodové dveře
Pokud se dveře nadále nedaří správně seřídit, řešení může být v přeinstalaci dveří na nový systém montáže. V případě vady dveří kontaktujte výrobce a reklamaci či servisní oddělení. Pravidelnost kontroly a seřízení alespoň jednou ročně je doporučována pro zachování funkčnosti a životnosti dveří.
Praktické tipy pro výběr a instalaci dveří
- Vchodové dveře by měly mít minimálně protipožární odolnost EI 30 minut a vyšší u domů s více bytovými jednotkami.
- Hodnota neprůzvučnosti a tepelné izolace Ud určuje, jak efektivně dveře brání tepelným ztrátám a hluku.
- Bezpečnostní třídy RC1-RC6 popisují odolnost proti násilnému vniknutí; volba závisí na rizicích a požadavcích objektu.

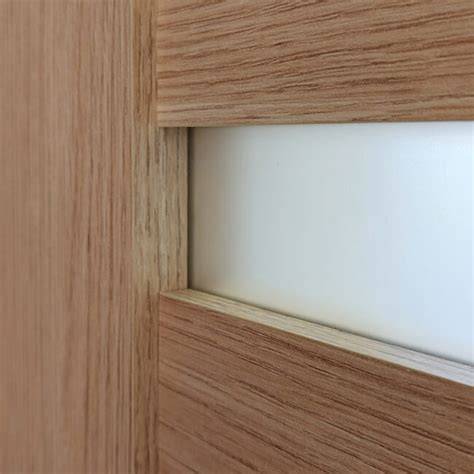

- Materiály dveřního křídla bývají variabilní - dřevo, MDF, DSP, laminované lišty; výběr by měl respektovat vlhkostní podmínky a estetické požadavky.
- U interiérových dveří je důraz kladen na estetiku a akustiku, u vstupních dveří na bezpečnost, protipožární odolnost a tepelně-technické parametry.
V praxi se často objevuje kombinace obložkové zárubně s rámovou zárubní; při instalaci v nosných stěnách je potřeba zvážit koordinační rozměry a způsob kotvení tak, aby byla zajištěna stabilita a dobré utěsnění spár. Vzhledem k různorodosti stavebních konstrukcí a typů dveří je důležité pracovat s konkrétními technickými listy dodavatelů a dodržovat montážní pokyny.
V rámci projektové dokumentace je cílem srozumitelné znázornění navrhovaných stavebních a konstrukčních řešení a dodržení pravidel ČSN 01 3420. Správné zakreslení a koordinace rozměrů je nutná pro realizaci otvorových výplní podle platných norem a pro jasnou komunikaci mezi architektem, dodavatelem a investorem.
